Terminaux IoE
Les terminaux IoE sont les éléments physiques qui interagissent avec le monde réel : ils captent, agissent, relaient ou combinent ces fonctions. Comprendre leur classification et leur structure interne est essentiel pour les intégrer correctement.
Objectifs
À la fin de ce chapitre, vous serez capable de :
- Distinguer les différents types de terminaux IoE (capteur, actionneur, passerelle, hybride).
- Décrire la structure interne d'un terminal IoE en 4 couches.
- Identifier le rôle d'un terminal dans un écosystème connecté.
- Analyser un terminal réel et en déduire ses caractéristiques.
Types de terminaux

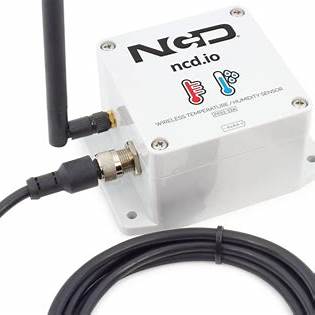

Capteurs
Les capteurs mesurent une grandeur physique et transmettent l'information sous forme de données numériques.
| Grandeur mesurée | Exemples de capteurs |
|---|---|
| Température | Sonde thermique, thermomètre connecté |
| Humidité | Capteur hygrométrique |
| Mouvement | Détecteur PIR, accéléromètre |
| Luminosité | Photorésistance, capteur LUX |
| Pression | Baromètre, capteur de pression |

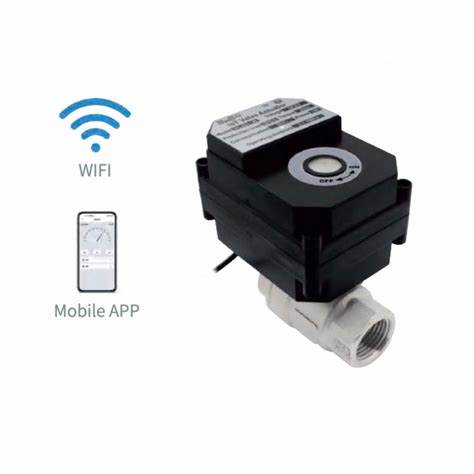

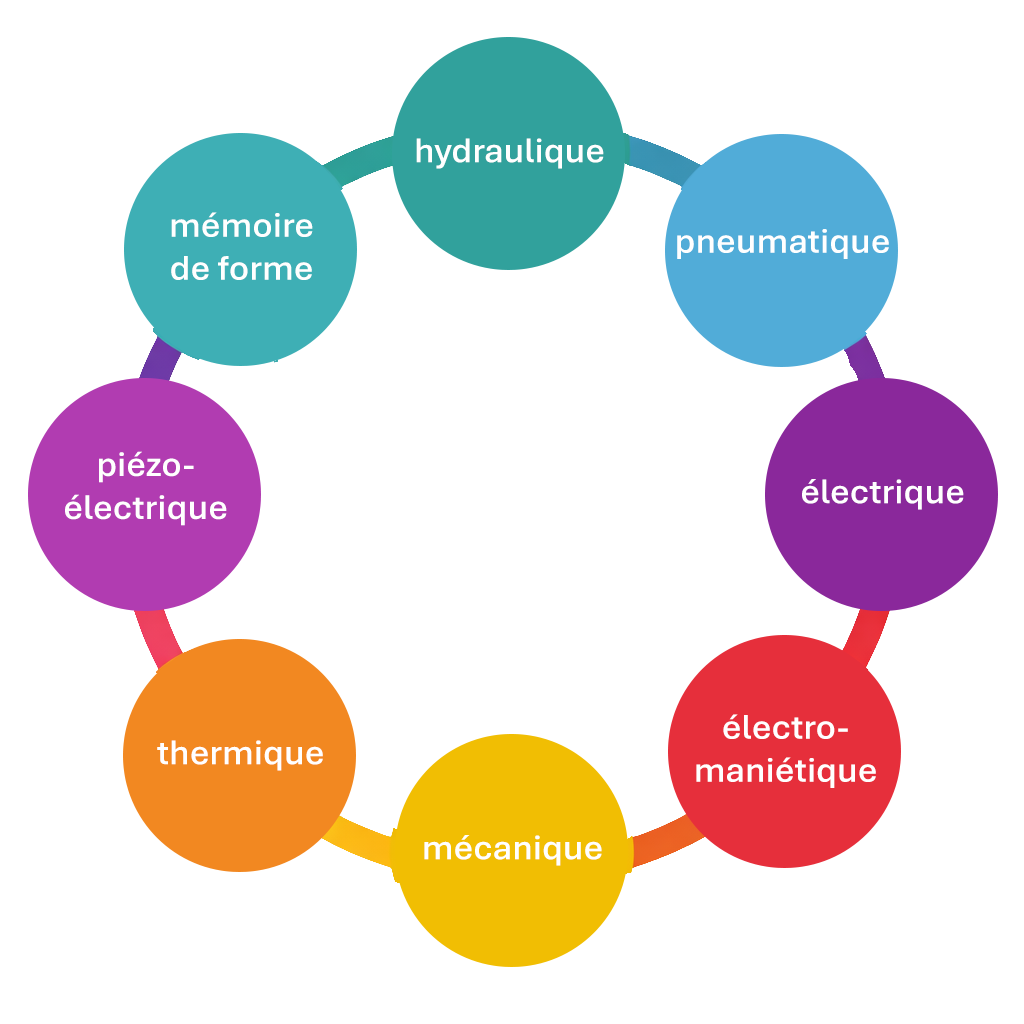

Actionneurs
Les actionneurs agissent sur l'environnement en réponse à une commande reçue.
| Type d'action | Exemples |
|---|---|
| Mouvement mécanique | Moteur, servo-moteur |
| Ouverture/fermeture | Vanne connectée, serrure |
| Signal lumineux | LED, bandeau LED |
| Signal sonore | Buzzer, sirène |
| Commutation | Relais, prise connectée |

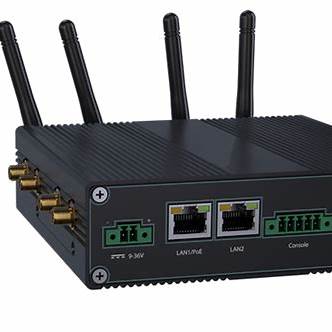

Passerelles (Gateways)
Les passerelles font le lien entre les terminaux et le réseau ou le cloud. Elles agrègent, convertissent et transmettent les données.
Exemples : box domotique, hub Zigbee, gateway LoRaWAN
Une passerelle n'est généralement pas un périphérique final comme un capteur de température ou une lampe connectée. Son rôle principal est de relayer, traduire, filtrer, sécuriser ou agréger des données.
Fonctions typiques d'une passerelle :
- Conversion de protocole, par exemple Zigbee/Bluetooth/LoRa → IP
- Envoi de données vers un serveur, le cloud ou une plateforme locale
- Traitement en périphérie
- Gestion des périphériques
- Contrôle de sécurité
Objets hybrides
Les objets hybrides combinent capteur, actionneur et connectivité dans un seul dispositif.
Exemples : montre connectée, thermostat intelligent, robot aspirateur
Structure d'un terminal IoE
Chaque terminal IoE est composé de 4 couches fondamentales :
| Couche | Rôle | Exemples |
|---|---|---|
| 🔩 Matériel | Microcontrôleur, carte électronique, boîtier, alimentation | ESP32, Arduino, Raspberry Pi |
| 📡 Capteur / Actionneur | Composant qui interagit avec le monde physique | Sonde de température, relais |
| 📶 Connectivité | Technologie de communication réseau | Wi-Fi, Bluetooth, Zigbee, LoRa |
| 💾 Firmware / Logiciel | Programme embarqué qui gère la logique et la communication | Code C/Python, RTOS |
INFO
Ces 4 couches sont présentes dans tout terminal IoE, du plus simple capteur au dispositif hybride le plus complexe.
Exemple concret

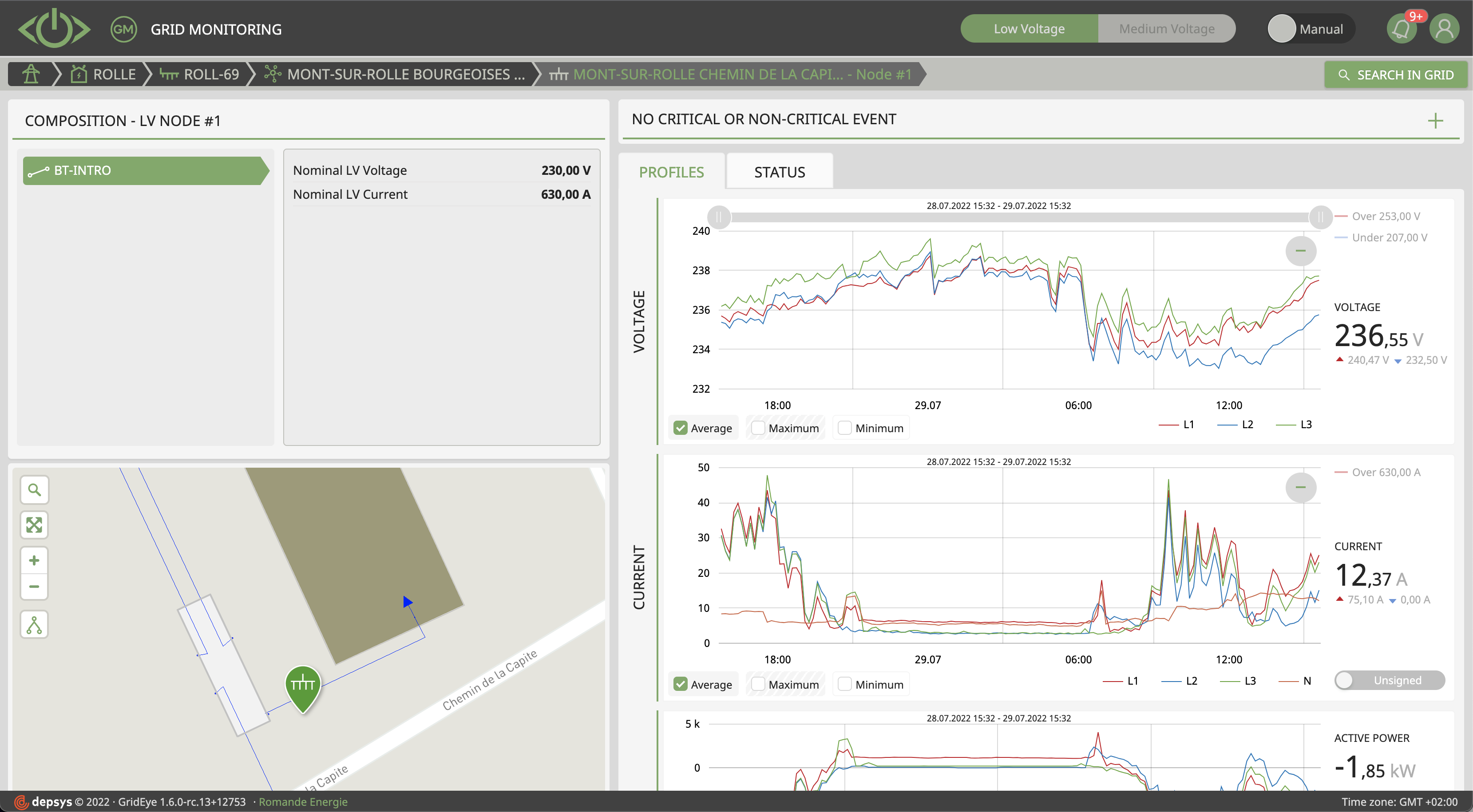

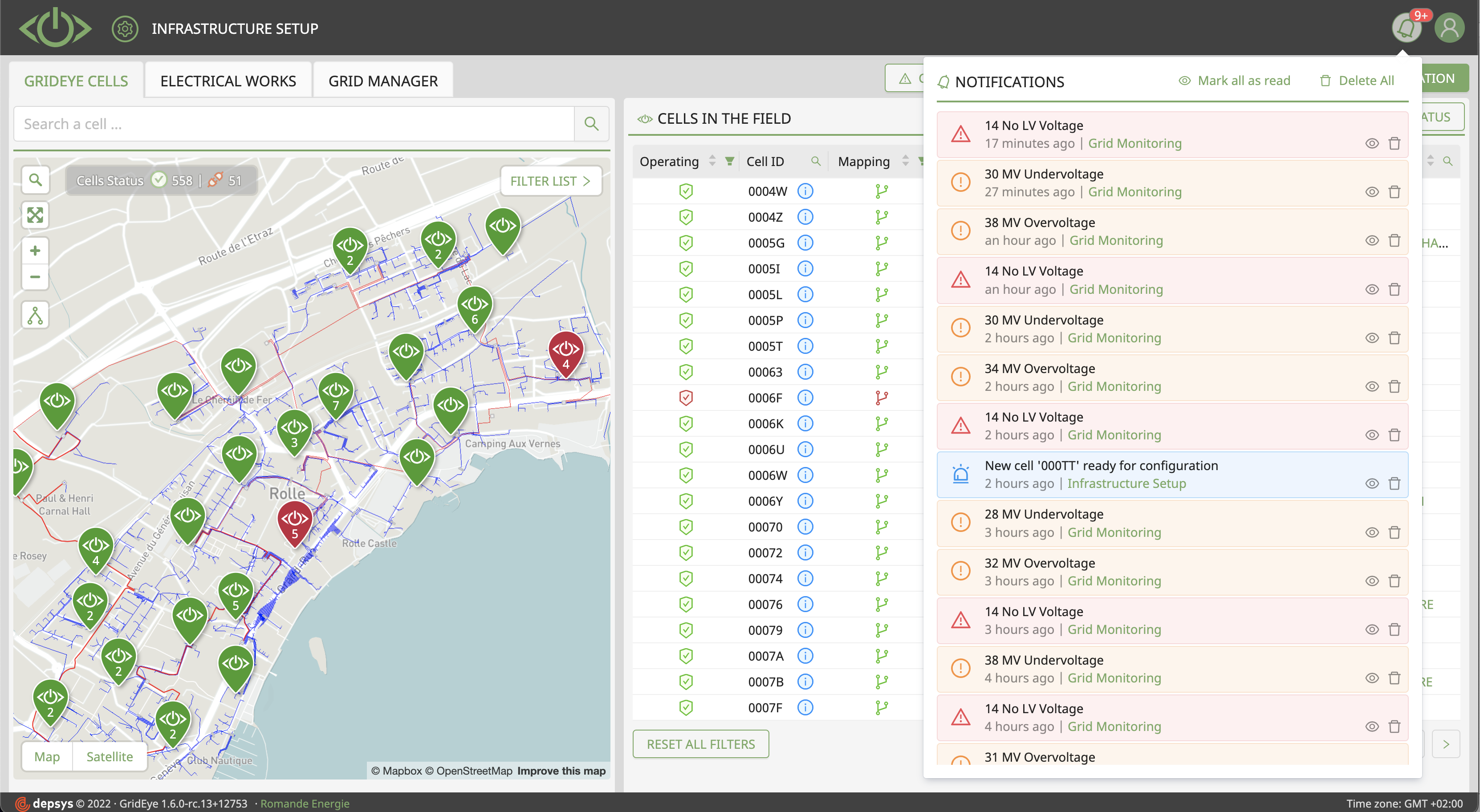

Ceci est un exemple de terminal IoE hybride utilisé dans la surveillance intelligente du réseau électrique :
- Matériel : boîtier industriel avec microprocesseur
- Capteur : mesure de tension, courant et qualité du réseau
- Connectivité : réseau Ethernet / 4G vers la plateforme cloud
- Firmware : logiciel embarqué de mesure et de transmission
Cet écosystème illustre parfaitement les 4 piliers de l'IoE : le terminal (objet) mesure le réseau (données), transmet à une plateforme (processus) consultée par des techniciens (personnes).
Classification d'un terminal
Pour identifier et classifier un terminal IoE, posez-vous ces questions :
- Que fait-il ? → Capteur, actionneur, passerelle ou hybride ?
- Quelles données produit-il ou reçoit-il ?
- Comment communique-t-il ? → Quelle technologie de connexion ?
- Qui l'utilise ? → Quel utilisateur ou quel processus ?
- Quels risques présente-t-il ? → Données sensibles, accès physique ?
Résumé
Les terminaux IoE se classent en quatre catégories : capteurs, actionneurs, passerelles et objets hybrides. Chaque terminal repose sur une architecture en 4 couches (matériel, capteur/actionneur, connectivité, firmware). La compréhension de cette structure est indispensable pour configurer, intégrer et maintenir un terminal dans un écosystème IoE. L'analyse systématique d'un terminal permet de déterminer son rôle et ses contraintes.
