S05-I129-Configuration des équipements réseau

Module : ETML – Module 129
Auteur : Alexis Gugler
Création : 05.08.2025
Version : 1 du 05.08.2025
Durée estimée de lecture : XX minutes

Table des matières

1. Introduction
2. Interfaces de configuration
   • CLI (Command Line Interface)
   • Interface Web
3. Configuration de base
   • Hostname
   • Interfaces réseau
   • Adresse IP
4. Pratique - P_Res 129

1. Introduction

Cette séquence aborde la configuration de base des équipements réseau (switchs, routeurs) à l’aide des interfaces CLI et Web. Vous apprendrez à configurer les paramètres essentiels pour mettre en service un équipement dans un réseau local.

2. Interfaces de configuration

2.1 CLI (Command Line Interface)

• Interface textuelle accessible via console, SSH ou Telnet.
• Permet un contrôle précis et avancé de l’équipement.
• Exemple d’accès à la CLI sur Packet Tracer :
  • Onglet "CLI" sur l’équipement
  • Commandes de base : enable, configure terminal, etc.

2.2 Interface Web

• Interface graphique accessible via navigateur web (si activée sur l’équipement).
• Plus intuitive pour les débutants.
• Permet de configurer les paramètres de base et parfois avancés.

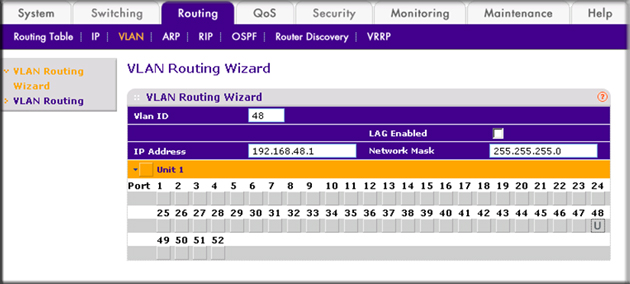

2.3 netgear web UI

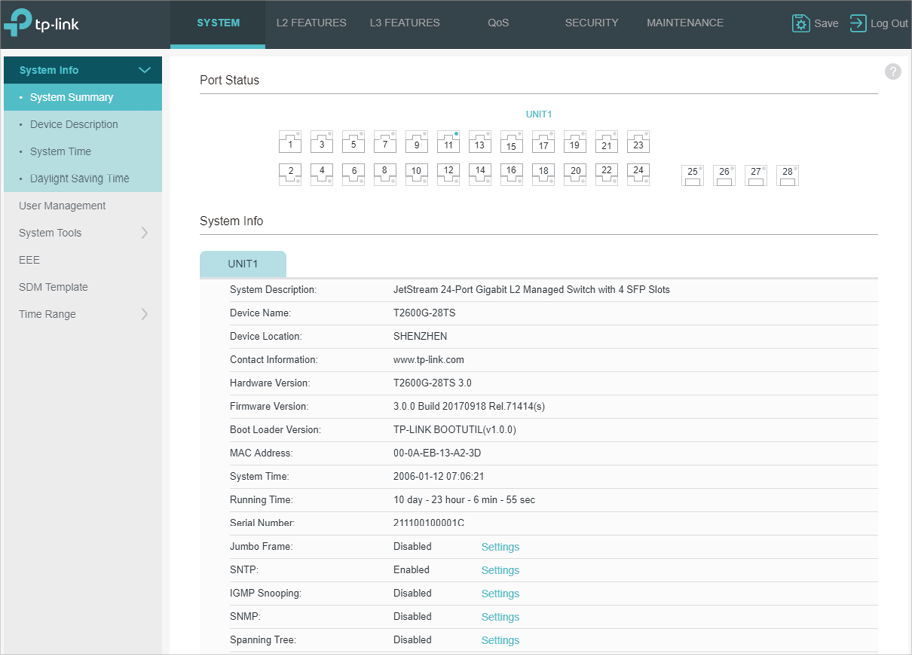

2.4 tplink web UI

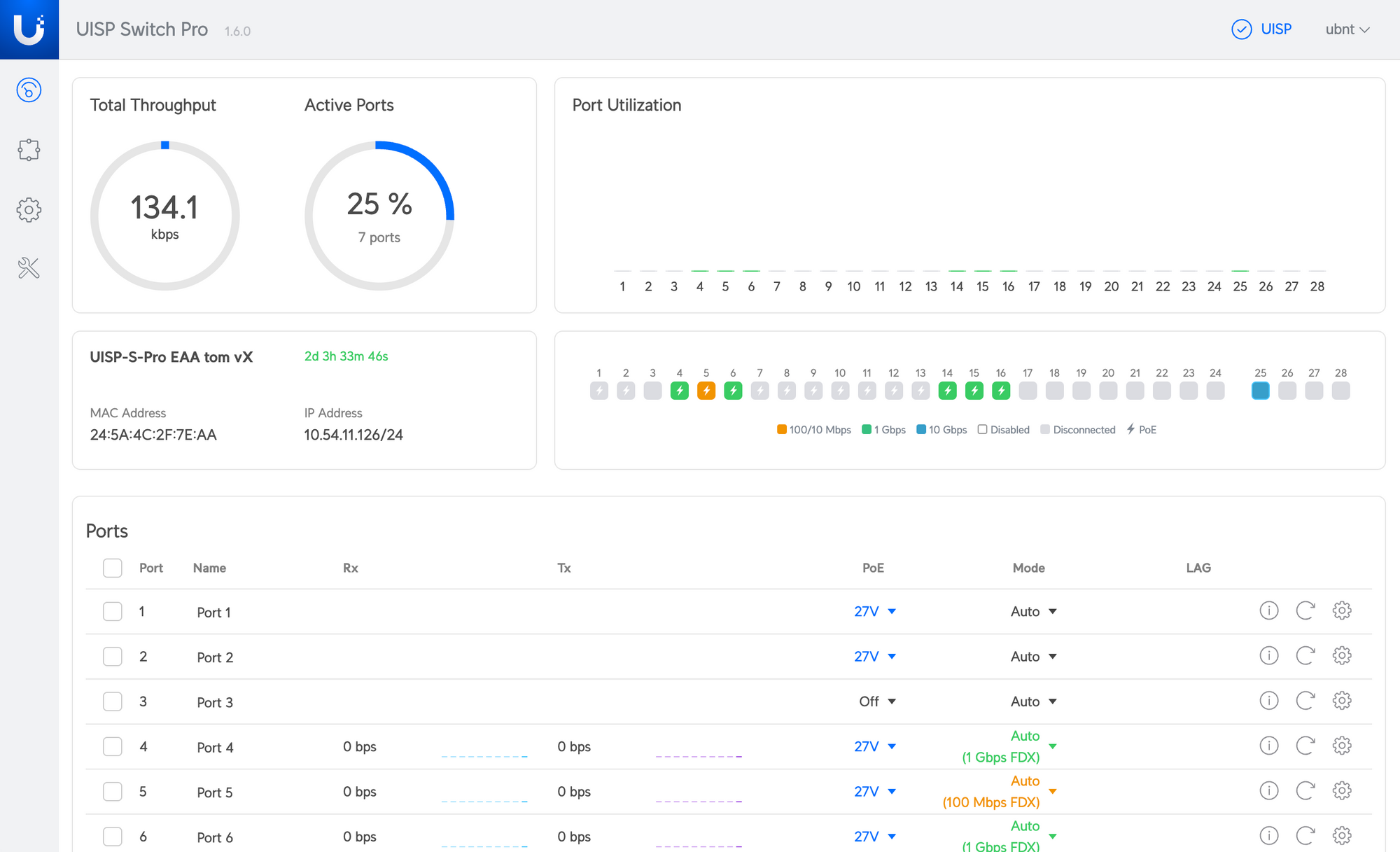

2.5 Ubiquiti web UI

2.6 Ubiquiti Unifi web UI

3. Configuration de base Cisco (Packet Tracer)

3.1 Définir le nom de l’équipement (hostname) [Cisco]

Switch> enable
Switch# configure terminal
Switch(config)# hostname SW-ETML
SW-ETML(config)#

3.2 Configurer les interfaces réseau [Cisco]

• Accéder à l’interface :

  SW-ETML(config)# interface FastEthernet0/1
  SW-ETML(config-if)#


• Activer l’interface :

  SW-ETML(config-if)# no shutdown


• Désactiver l’interface :

  SW-ETML(config-if)# shutdown


• Sortir de l’interface :

  SW-ETML(config-if)# exit


3.3 Configurer une adresse IP sur un routeur [Cisco]

Router> enable
Router# configure terminal
Router(config)# interface GigabitEthernet0/0
Router(config-if)# ip address 192.168.1.1 255.255.255.0
Router(config-if)# no shutdown
Router(config-if)# exit

• Vérifier la configuration de l’interface :

Router# show ip interface brief

• Sauvegarder la configuration :

Router# write memory

Questions de réflexion

• Pourquoi est-il important de nommer correctement les équipements via une convention de nommage ?
• Quelle différence entre la configuration via CLI et via interface Web ?
• Quels sont les risques si une interface réseau reste désactivée ?

4. Pratique - P_Res 129

Avancez sur le projet P_RES-129 afin de pratiquer.

*Sources : Cisco, supports ETML, Netgear, TP-Link, Ubiquiti
