1. Introduction

Ce chapitre aborde les notions avancées liées aux switchs et à la sécurité réseau. Vous découvrirez les fonctionnalités avancées des switchs, les risques de sécurité courants et les bonnes pratiques pour sécuriser un réseau local.

2. Switchs avancés

Les switchs modernes offrent de nombreuses fonctionnalités avancées pour améliorer la performance, la gestion et la sécurité des réseaux.

2.1 Switch administrable vs non-administrable

• Switch non-administrable : Plug & play, aucune configuration possible, usage domestique ou petits réseaux.
• Switch administrable : Permet la configuration (VLAN, QoS, sécurité, monitoring), accès via interface web/CLI/SNMP, utilisé en entreprise.

Switch layer 2 : opère au niveau de la couche liaison de données (OSI), gère les adresses MAC et le trafic local.
Switch layer 3 : opère au niveau de la couche réseau (OSI), capable de faire du routage entre sous-réseaux et/ou VLAN.

2.2 Stacking (empilage de switchs)

• Permet de relier plusieurs switchs pour qu'ils fonctionnent comme un seul appareil logique.
• Avantages : gestion centralisée, redondance, augmentation du nombre de ports.
• Exemple : Cisco StackWise.

Source : Cisco - StackWise

2.3 Autosens (auto-MDI/MDIX)

Qu'est-ce que l'auto-MDI/MDIX ?

• MDI (Medium Dependent Interface) et MDI-X (MDI crossover) sont deux types de modes de fonctionnement des ports Ethernet.
• Traditionnellement, il fallait utiliser un câble droit ou croisé selon le type de connexion (PC switch, switch switch).
• L'auto-MDI/MDIX est une fonction qui permet au port de détecter automatiquement le type de câble et d'ajuster la connexion en conséquence.

À quoi sert l'auto-MDI/MDIX ?

• Permet d'utiliser n'importe quel câble Ethernet (droit ou croisé) pour relier des équipements réseau.
• Évite les erreurs de câblage et simplifie l'installation.
• Pratique pour les environnements où le type de câble n'est pas toujours connu.

Pourquoi utilise-t-on l'auto-MDI/MDIX ?

• L'auto-MDI/MDIX améliore la flexibilité et la fiabilité du réseau, surtout lors de modifications ou d'ajouts d'équipements.

Est-ce encore utilisé aujourd'hui ?

• L'auto-MDI/MDIX est aujourd'hui intégré par défaut sur la majorité des équipements réseau modernes (switchs, routeurs, cartes réseau).
• Il n'est plus nécessaire de se soucier du type de câble à utiliser dans la plupart des cas.
• Les anciens équipements ou certains matériels très basiques peuvent encore nécessiter un choix de câble, mais c'est devenu rare.
• En résumé : l'auto-MDI/MDIX est devenu un standard et facilite grandement le déploiement des réseaux actuels.

Activation et configuration de l'auto-MDI/MDIX

• Lorsque la fonction auto-MDIX est activée, le type de câble utilisé n'a pas d'importance. L'interface s'adapte automatiquement pour assurer la communication.
• Sur les routeurs et commutateurs Cisco récents, la commande du mode de configuration d'interface mdix auto permet d'activer cette fonctionnalité.

  mdix auto


• Depuis les commutateurs Cisco Catalyst 2960 et 3560 (et supérieur), l'auto-MDI/MDIX est activé par défaut.
• Cette fonctionnalité n'est pas disponible sur les anciens modèles Catalyst 2950 et 3550.

Source : CCNA Course - Auto-MDIX

2.4 Spanning Tree Protocol (STP)

Qu'est-ce qu'une boucle de commutation ?

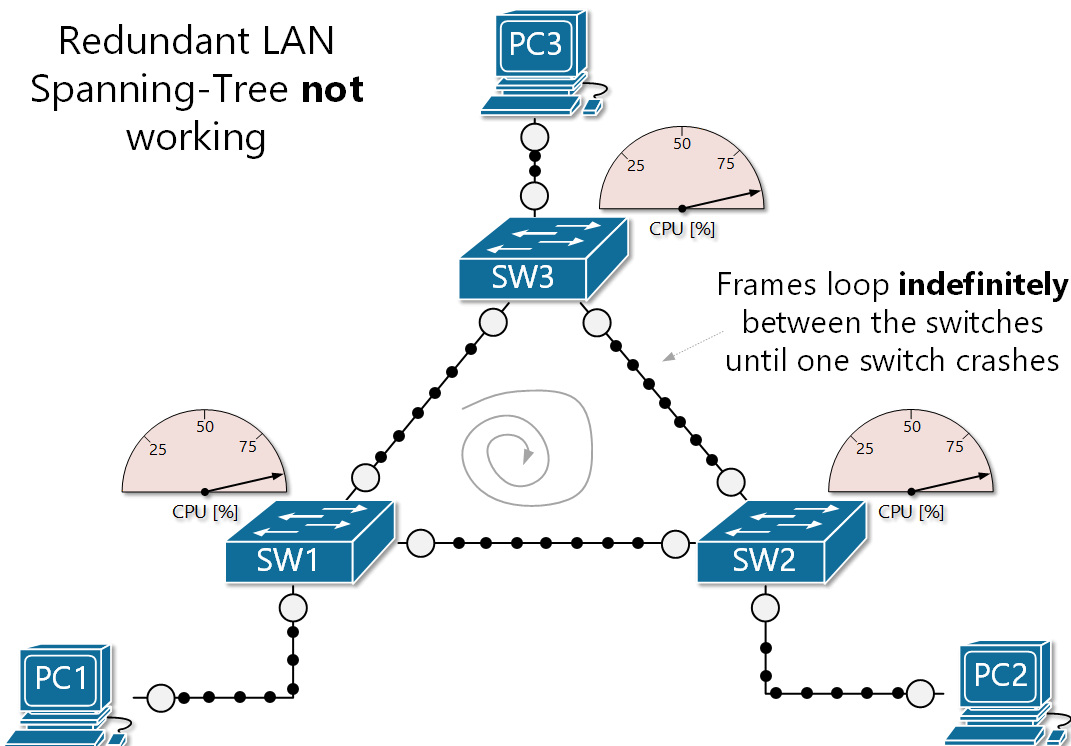

• Une boucle de commutation (switching loop) se produit lorsqu'il existe plusieurs chemins physiques redondants entre les switchs d'un réseau.
• Les trames Ethernet peuvent circuler indéfiniment, provoquant des tempêtes de broadcast, une saturation du réseau et des dysfonctionnements.
• Les boucles sont dangereuses car elles peuvent rendre le réseau inutilisable en quelques secondes.
• Exemple : deux switchs reliés par deux câbles créent une boucle si aucun mécanisme de contrôle n'est en place.

Youtube Video - STP

Qu'est-ce que le Spanning Tree Protocol (STP) ?

• Le Spanning Tree Protocol (STP) est un protocole réseau de niveau 2 (couche liaison de données OSI).
• Il permet d'éviter les boucles de commutation dans les réseaux Ethernet comportant des liens redondants.
• STP désactive automatiquement certains ports pour garantir qu'il n'existe qu'un seul chemin actif entre deux équipements.

Pourquoi utilise-t-on le STP ?

• Les boucles réseau peuvent provoquer des tempêtes de broadcast, des saturations et des pannes du réseau.
• Le STP permet d'assurer la redondance (tolérance de panne) tout en évitant ces boucles.
• Il garantit la stabilité et la disponibilité du réseau même en cas de défaillance d'un lien.

Source : Network Academy

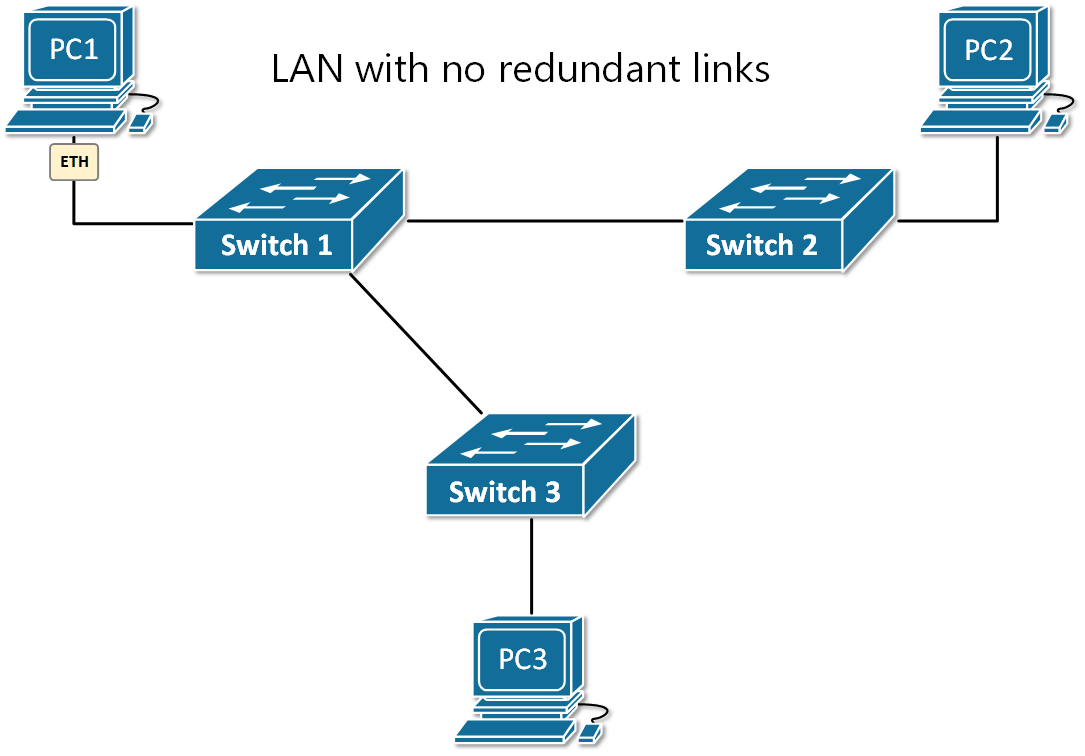

Pourquoi utilise-t-on le STP ?

Pourquoi utilise-t-on le STP ?

Comment fonctionne le STP ?

• Élection d'un switch racine (root bridge).
• Calcul du chemin le plus court vers le switch racine pour chaque switch.
• Mise en blocage (state blocking) des ports redondants pour éviter les boucles.
• Si un lien principal tombe, un port bloqué est activé pour rétablir la connectivité.
• Variantes : RSTP (Rapid STP), MSTP (Multiple STP).

Pourquoi le nom "Spanning Tree" ?

• Le nom "Spanning Tree" fait référence à la structure d'un arbre (tree) qui ne forme jamais de boucle.
• Comme les branches d'un arbre, chaque chemin part du tronc (root) et se divise sans jamais revenir en arrière, assurant un flux unique et hiérarchique.
• STP construit un réseau sans boucle, à l'image d'un arbre dont les branches ne se rejoignent jamais.

L'analogie entre STP et un arbre

• Le protocole élit un switch racine (Root Bridge), puis construit une structure hiérarchique en désactivant temporairement les chemins redondants.
• Cela crée un chemin unique et sans boucle pour les trames, empêchant leur circulation infinie.

Les 5 étapes du fonctionnement du STP

1. Élection du Root Bridge (pont racine) :

   • Tous les switches échangent leurs Bridge ID (identifiant unique composé de la priorité et de l'adresse MAC).
   • Le switch ayant le Bridge ID le plus bas devient le Root Bridge (racine de l'arbre).

2. Sélection des Root Ports (RP) sur chaque switch non-racine :

   • Chaque switch calcule le coût du chemin (path cost) le plus faible pour atteindre le Root Bridge.
   • Le port avec le coût total le plus bas devient le Root Port (RP) et reste en état "forwarding" (transmission).

Les 5 étapes du fonctionnement du STP (suite)

3. Sélection des Designated Ports (DP) sur chaque segment :

   • Pour chaque segment réseau (collision domain), le switch ayant le chemin le plus court vers le Root Bridge désigne un port comme Designated Port (DP).
   • Ce port sera en état "forwarding" pour transmettre le trafic sur ce segment.

4. Blocage des Non-Designated Ports (NDP) :

   • Tout port qui n'est ni Root Port ni Designated Port est mis en état "blocking" (bloqué) pour éviter les boucles.
   • Ces ports ne transmettent pas de trafic utilisateur tant que la topologie ne change pas.

Les 5 étapes du fonctionnement du STP (suite)

5. Surveillance et recalcul en cas de défaillance :
   • Si un lien ou un switch tombe, STP détecte le changement de topologie.
   • Il recalcule l'arbre, et un port précédemment bloqué peut passer en "forwarding" pour rétablir la connectivité.

Termes clés : Root Bridge, Root Port (RP), Designated Port (DP), Non-Designated Port (NDP), path cost, forwarding, blocking.

Source : NetworkAcademy.io - The Spanning Tree Algorithm

Est-ce encore utilisé aujourd'hui ?

• Oui, le STP (ou ses variantes comme RSTP/MSTP) est toujours utilisé dans les réseaux Ethernet modernes.
• Il est indispensable dans les topologies avec redondance pour éviter les boucles.
• Les réseaux d'entreprise, datacenters et campus utilisent STP ou RSTP.

Est-ce activé par défaut ?

• Sur la plupart des switchs administrables, le STP (ou RSTP) est activé par défaut.
• Il est recommandé de le laisser activé sauf cas très particulier.
• Sur Cisco Catalyst, RSTP (mode PVST+) est généralement activé par défaut.

Source : Cisco - Spanning Tree Protocol

2.5 Gestion des VLANs

Qu'est-ce qu'un VLAN ?

• Un VLAN (Virtual Local Area Network) est un réseau local virtuel.
• Il permet de regrouper des équipements sur des réseaux logiques distincts, même s'ils sont physiquement connectés au même switch.
• Chaque VLAN correspond à un domaine de broadcast séparé.

Pourquoi utilise-t-on les VLANs ?

• Pour segmenter le réseau et isoler les groupes d'utilisateurs ou de services (ex : administration, étudiants, invités).
• Pour améliorer la sécurité en limitant la portée des communications.
• Pour optimiser le trafic réseau et réduire les broadcasts inutiles.
• Pour faciliter la gestion et l'organisation du réseau.

Comment fonctionnent les VLANs ?

• Chaque port du switch peut être affecté à un VLAN spécifique.
• Les équipements d'un même VLAN peuvent communiquer entre eux, mais pas avec ceux d'un autre VLAN (sauf via un routeur ou un switch layer 3).
• Les trames Ethernet sont marquées avec un identifiant VLAN (802.1Q tagging) lorsqu'elles traversent des liens "trunk" entre switches.

Exemple de configuration de VLAN sur Cisco Packet Tracer

• Accès au switch :

  enable
  configure terminal


• Création d’un VLAN :

  vlan 10
  name Comptabilite
  exit


• Affectation d’un port à un VLAN :

  interface FastEthernet0/1
  switchport mode access
  switchport access vlan 10
  exit


Exemple de configuration de VLAN sur Cisco Packet Tracer (suite)

• Vérification de la configuration :

  show vlan brief


Qu'est-ce qu'un Trunk ?

• Un "trunk" est un port de switch configuré pour transporter le trafic de plusieurs VLANs simultanément.
• Il permet de faire transiter les trames de plusieurs VLANs entre deux switches ou entre un switch et un routeur.
• Les trames sont marquées avec un identifiant VLAN (tag 802.1Q) pour indiquer à quel VLAN elles appartiennent.
• Les liens trunk sont essentiels pour l'interconnexion de switches dans un réseau multi-VLAN.

Exemple de configuration d'un trunk sur Cisco Packet Tracer

• Accès à l'interface du port à configurer en trunk :

  interface FastEthernet0/24
  switchport mode trunk
  switchport trunk allowed vlan 10,20,30
  exit


• Vérification de la configuration :

  show interfaces trunk


• Cette configuration permet au port FastEthernet0/24 de transporter le trafic des VLANs 10, 20 et 30.

3. Table ARP et ARP

Qu'est-ce que l'ARP ?

• ARP (Address Resolution Protocol) est un protocole de couche 2/3 qui permet de faire le lien entre une adresse IP (couche 3) et une adresse MAC (couche 2).
• Il est utilisé pour permettre la communication sur un réseau local Ethernet.

À quoi sert l'ARP ?

• Lorsqu'un appareil veut communiquer avec une adresse IP sur le même réseau, il utilise ARP pour découvrir l'adresse MAC correspondante.
• Exemple : un PC veut envoyer un paquet à 192.168.1.10, il demande via ARP "Qui a 192.168.1.10 ? Donne-moi ton adresse MAC".

Comment fonctionne l'ARP ?

• L'appareil envoie une requête ARP (ARP Request) en broadcast sur le réseau.
• L'appareil possédant l'adresse IP répond avec une ARP Reply contenant son adresse MAC.
• Le résultat est stocké dans la table ARP de l'appareil demandeur.

La table ARP

• La table ARP est une mémoire temporaire qui associe les adresses IP aux adresses MAC connues sur le réseau local.
• Elle permet d'accélérer les communications futures sans refaire une requête ARP à chaque fois.
• Commandes utiles :
  • Windows : arp -a
  • Cisco : show arp

La table MAC dans un Switch est une table ARP ?

NON , ou du moins pas pour les switchs de niveau 2 (Layer 2).

• Les switchs de niveau 2 (Layer 2) n'utilisent pas la table ARP : ils se basent uniquement sur les adresses MAC pour transférer les trames.
• La table ARP est utilisée par les équipements de niveau 3 (routeurs, PC, serveurs) pour faire le lien entre IP et MAC.
• Un switch administrable de niveau 3 (Layer 3) peut, lui, posséder une table ARP car il gère aussi le routage IP.
• En résumé :
  • Switch L2 → Table MAC (adresse MAC uniquement)
  • Switch L3/routeur/PC → Table ARP (IP <-> MAC)

4. Sécurité des équipements réseau

La sécurité des switchs et routeurs est essentielle pour protéger le réseau contre les attaques et les erreurs de configuration.

4.1 Risques liés aux mots de passe par défaut

• Les mots de passe par défaut sont souvent connus publiquement.
• Risque d’accès non autorisé si non changés.
• Bonnes pratiques : changer tous les mots de passe par défaut dès la mise en service.

4.2 Accès à distance : Telnet vs SSH

• Telnet : communication en clair, non sécurisé, à éviter.
• SSH : communication chiffrée, recommandé pour l’administration à distance.

4.3 ARP poisoning (attaque Man-in-the-Middle)

• L’attaquant envoie de fausses réponses ARP pour détourner le trafic réseau.
• Conséquences : interception, modification ou blocage du trafic.
• Protection : sécuriser les accès, surveiller les tables ARP, utiliser des outils de détection.

4.4 Port Security (sécurité des ports sur switch)

• La fonctionnalité Port Security permet de contrôler quels appareils peuvent se connecter à chaque port d'un switch, en se basant sur les adresses MAC.
• Elle permet de :
  • Limiter le nombre d'adresses MAC apprises dynamiquement sur un port.
  • Autoriser uniquement certaines adresses MAC (MAC whitelisting).
  • Bloquer ou désactiver un port si une adresse MAC non autorisée est détectée.
• Utilité :
  • Empêcher le branchement non autorisé d'appareils sur le réseau.
  • Limiter les risques d'attaques de type "rogue device" ou usurpation d'identité (MAC spoofing).

4.5 Conseils de sécurisation de base

• Désactiver les ports inutilisés.
• Utiliser des mots de passe forts et uniques.
• Restreindre l’accès aux interfaces d’administration.
• Utiliser SSH et non Telnet.
• Mettre à jour le firmware des équipements.

4.6 Network Access Control (NAC)

Qu'est-ce que le NAC ?

• Le Network Access Control (NAC) est un ensemble de solutions permettant de contrôler qui peut accéder au réseau et sous quelles conditions.
• Il vérifie l'identité, la conformité et l'état de santé des appareils avant d'autoriser l'accès.

À quoi sert le NAC ?

• Empêcher les appareils non autorisés ou non conformes d'accéder au réseau.
• Appliquer des politiques de sécurité selon le profil de l'utilisateur, l'appareil ou l'emplacement.
• Protéger le réseau contre les menaces internes (BYOD, invités, appareils compromis).

Comment fonctionne le NAC ?

• Authentification de l'utilisateur et/ou de l'appareil (ex : 802.1X, portail captif).
• Vérification de la conformité (antivirus, mises à jour, configuration).
• Attribution dynamique de droits d'accès (VLAN, Internet uniquement, accès restreint).
• Surveillance continue et réaction en cas de non-conformité (mise en quarantaine, blocage).

Focus : Qu'est-ce que 802.1X ?

• 802.1X est une norme de l'IEEE qui permet de contrôler l'accès au réseau (filaire ou Wi-Fi) via une authentification forte.
• Fonctionnement :
  • Lorsqu'un appareil (PC, smartphone, etc.) se connecte à un port du switch ou à un réseau Wi-Fi, il doit s'authentifier auprès d'un serveur (généralement RADIUS).
  • Tant que l'authentification n'est pas réussie, l'accès au réseau est bloqué.
  • Si l'authentification réussit, l'accès est accordé selon la politique définie (accès complet, restreint, VLAN spécifique, etc.).
• 802.1X est très utilisé dans les entreprises, écoles et environnements sensibles pour éviter les connexions non autorisées.

Focus : Qu'est-ce que 802.1X ? (suite)

• Schéma simplifié :
  1. L'utilisateur branche son PC sur le réseau.
  2. Le switch demande une authentification (login/mot de passe, certificat, etc.).
  3. Le serveur d'authentification (RADIUS) valide l'identité.
  4. Si OK, le port est ouvert et l'accès réseau est autorisé.

Exemples de solutions NAC

• Cisco ISE (Identity Services Engine)
• Aruba ClearPass
• FortiNAC
• Solutions open source : PacketFence

Exemple de fonctionnement d'un NAC (schéma simplifié)

1. L'appareil se connecte au réseau (filaire ou Wi-Fi).
2. Le switch ou le contrôleur Wi-Fi demande une authentification (ex : 802.1X).
3. Le serveur NAC vérifie l'identité et la conformité de l'appareil.
4. Si tout est conforme, l'accès est accordé selon la politique définie.
5. Sinon, l'accès est restreint ou refusé.

Points clés à retenir

• Le NAC est essentiel dans les environnements d'entreprise modernes (BYOD, télétravail, sécurité accrue).
• Il complète les autres mesures de sécurité réseau (VLAN, port security, firewall).
• Sa mise en œuvre nécessite une bonne planification et une gestion centralisée des politiques d'accès.

Source : Cisco - What is Network Access Control (NAC)?

5. Exercice pratique

Effectuez l'ex : "E-129-Ex02-VLAN-STP.pdf"
