4 - Disques et système de fichiers

ID du module 187 : OO7

Ce chapitre traite des systèmes de fichiers et des gestionnaires de disques.

Systèmes de fichiers : Disques durs

• HDD (Hard Disk Drive) : mécanique, 3,5" ou 2,5", bon marché, éviter de déplacer en fonctionnement
• SSD (Solid State Drive) : électronique, 2,5", plus cher, meilleure résistance, plus rapide, écritures limitées, faible consommation, pas de bruit

Le connecteur le plus répandu : SATA. Pour SSD interne : aussi M.2.

On privilégie un SSD pour l'OS et les applications, un HDD pour les données.

Tous les supports (disques internes/externes, clés USB, cartes SD, DVD/BlueRay) sont des mémoires de masse.

Fragmentation

• HDD : défragmentation parfois nécessaire pour regrouper les morceaux de fichiers
• SSD : jamais défragmenter (nombre d'écritures limité)
• Certains systèmes de fichiers sont plus sensibles à la fragmentation (FAT, NTFS)

Wiki-disque dur

Système de partitionnement

Une partition d'un disque dur est l'attribution d'une partie de l'espace pour en faire un disque virtuel. Il peut y avoir plusieurs partitions sur un disque physique.

La première partition pour le démarrage s'appelle partition d'amorçage (boot partition).

MBR/BIOS

Le MBR (zone d'amorçage) est le premier secteur adressable du disque dur.

• Taille : 512 octets
• Contient les données de partitionnement et de démarrage
• Maximum 4 partitions principales ou 3 principales + 1 étendue
• Capacité jusqu'à 2,2To

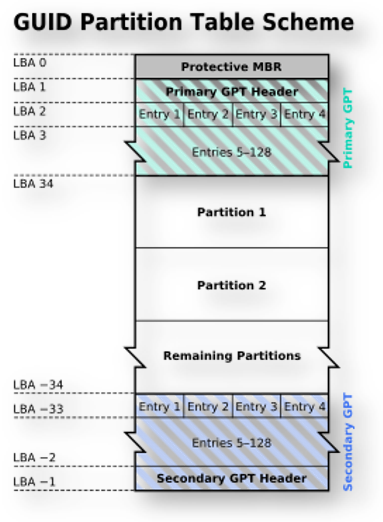

GPT/UEFI

Le GPT contient les informations pour les partitions du disque.

• Taille : 16384 octets
• Jusqu'à 128 partitions, chacune avec un identifiant unique (GUID)
• Plus de notion de principales/étendues/logiques
• Taille max d'une partition : 256To
• Capacité jusqu'à 9,4Zo
• Informations de partitionnement et démarrage stockées plusieurs fois + CRC
• Robustesse et intégrité des données

Exemple de partition GPT sous Windows

Gestion des partitions

• Windows : gestionnaire de disque
• Linux : GParted (ou fdisk en console)

Avantages du partitionnement :

• Plusieurs OS/systèmes de fichiers sur le même disque
• Accès aux mêmes données depuis 2 OS
• Reconstruction/formatage d'une seule partition

MS MBR-GPT

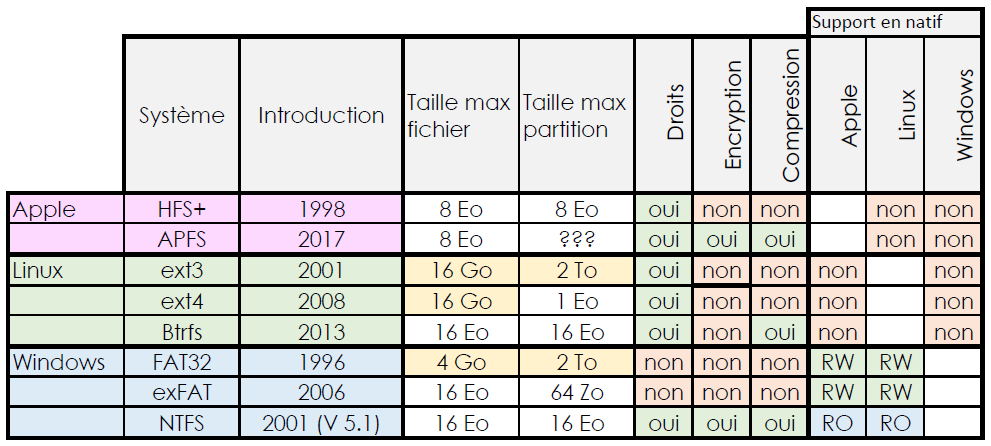

Systèmes de fichiers

Il existe plus de 100 systèmes de fichiers (FS). Chaque FS définit sa façon de stocker et organiser l'information (journalisation, droits d'accès, métadonnées, ...).

Wiki - système de fichiers

Gestionnaire de disques

Un gestionnaire de disques sert à gérer les disques et les partitions : ajouter, modifier, formater, supprimer une partition.

Attention : l'information peut être définitivement perdue. Ne pas toucher au disque C: sauf si vous êtes sûr !

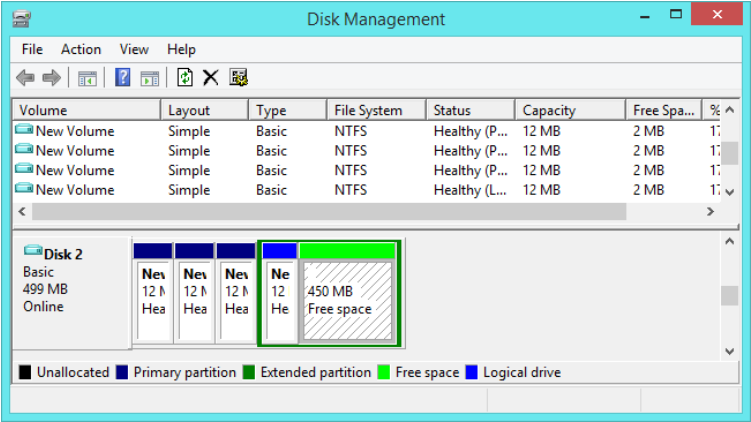

Windows : gestionnaire de disques

GParted

GParted (Gnome PARTition EDitor) : logiciel gratuit pour la gestion graphique des disques/partitions (par défaut dans Linux).

• Version Live (DVD ou clé USB) pour accéder aux disques éteints
• Beaucoup de FS supportés
• Création, suppression, modification de taille
• Contrôles, étiquettes, copier-coller
• Modification du UUID

Site GParted

Exemple GParted : Windows

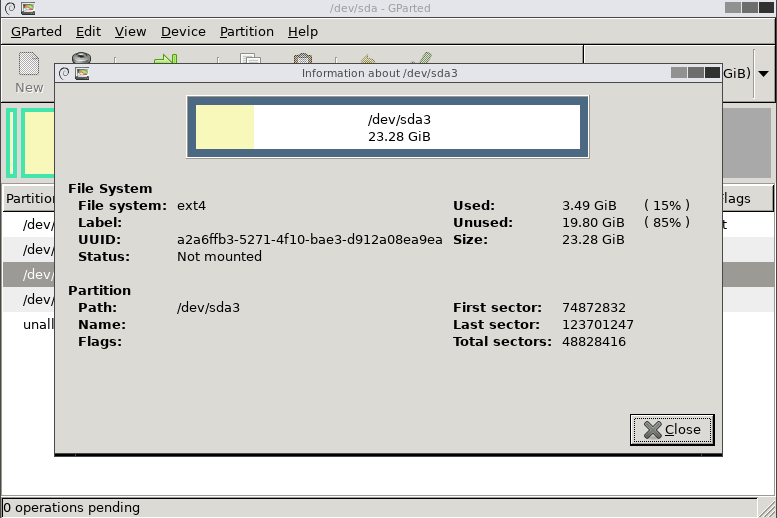

Exemple GParted : Linux

IMPORTANT

Quand on touche au système :

• Toujours faire des backups
• Se renseigner
• Savoir ce que l'on fait
• Ne faire qu'une modification à la fois
